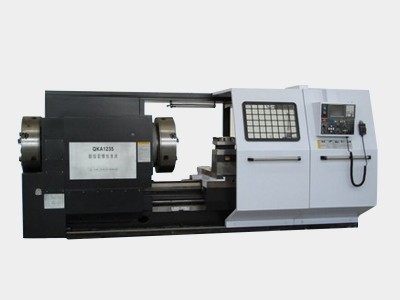

QK1226/ 1235
QK系列管螺纹数控车床是针对石油行业管螺纹加工而开发的专用数控车床。产品采用传统的卧式车床布局、前后双卡盘结构、结构成熟、造型美观、质量可靠，具备刚性强、速度快、精度高的显著优点，适合于各类管螺纹的车削。该机床工艺适应性强，还可做通用数控车床使用，对各种形状复杂的轴套类及盘类零件的内外圆柱面、圆锥面、端面、切槽、钻孔、镗孔、攻丝等工序进行切削加工，加工效率高，成品一致性好，编程容易，操作简单，可降低对工人技术熟练程度的要求。是理想的机械加工设备。
| 项目 | 单位 | QKP1226 | QKP1235 |
| 加工范围 Capacities | |||
| 加工管子直径 | mm | 260 | 340 |
| 床身上回转直径 | mm | 1000 | 1100 |
| 滑板上回转直径 | mm | 630 | 730 |
| 两间距离 | mm | 1500/3000/5000 | |
| 车削长度 | mm | 1300/2800/4800 | |
| 床身导轨宽度 | mm | 755 | |
| 主轴 Spindle | |||
| 主轴头号 | A220 | ||
| 主轴孔前端锥度 | 1:20 | ||
| 主轴通孔直径 | mm | 275 | 355 |
| 主轴锥度 | |||
| 主轴转速范围 | r/min | 5-400 | 5-320 |
| 卡盘形式 | mm | 630 | 800 |
| 进给 Feed | |||
| X/Z向小进给量 | mm | 0.001 | |
| X/Z向快速移动 | m/min | 4/6 | |
| 横向行程 | mm | 540 | |
| 刀架 Turret | |||
| 刀架形式 | V4 300 | ||
| 刀杆截面尺寸 | mm | 40*40 | |
| 转位重复定位精度 | mm | ||
| 允许切削力 | N | 29400 | |
| 尾座 Tailstock | |||
| 套筒直径 | mm | 160 | |
| 套筒行程 | mm | 300 | |
| 套筒前孔锥度 | Morse6 | ||
| 其他 Others | |||
| 主电机功率 | kw | 18.5 | |
| 加工工件精度 | IT6-IT7 | ||
| 工件表面粗糙度 | μm | Ra1.6 | |
| 机床长度 | mm | 4800/6300/8300 | 6300 |
| 机床宽度 | mm | 2520 | 2720 |
| 机床高度 | mm | 2120 | 2320 |
| 系统配置 | 发那科0i-mate-TD/0i-TD | ||
